Membuat Power Mini TDA 2003 PCB kali yang akan di bahas,meskipun kecil dan sederhana saya kira cukup keras lah buat sebuah ruangan atau kamar para sobat,jadi power ini bisa kita buat juga untuk power amplifier ,speaker active atau buat tambahan lain nya.
Yang Perlu di perhatikan dalam pembuatan nya adalah dalam penyolderan pada kaki IC ,Saat penyolderan di usahakan Body IC sudah tertempel pendingin agar menghindari rusak nya IC Yang kena panas berlebih,dan akibatnya IC akan rusak dan tidak bekerja.
Beberapa Power mini amplifier sudah saya posting di artikel terdahulu jadi kalau mau membuat versi yang lain nya,anda tinggal coba cari – cari di blog ini,atau coba buka saja pada lable elektro,maka akan banyak layout di sana yang bisa anda pilih sesuai dengan kebutuhan.
Oke deh kalau anda penasaran dan segera ingin membuat nya,anda bisa mengikuti pola atau desain layout dari power yang akan kita buat seperti pada contoh gambar berikut ini.
 |
| Membuat Power Mini TDA 2003 PCB |

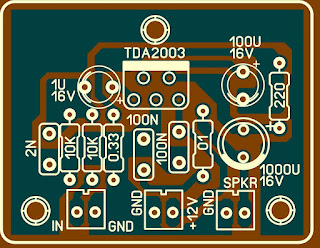

Bagian Komponen mask yaitu panduan untuk penempatan dan penyolderan setiap komponen agar mudah dalam pengerjaan anda bisa membuat nya seperti pada gambar yang ini.
 |
| Membuat Power Mini TDA 2003 PCB |
 |
| Membuat Power Mini TDA 2003 PCB |
 |
| Membuat Power Mini TDA 2003 PCB |
Daftar Komponen :
Elco
1uf / 100uf / 1000uf x 1 Buah
Capasitor
2nf / 1 Buah – 100nf x 2 Buah
Resistor
10K X 2
0.1 X 1 Buah
0.33 x 1 Buah
220 x 1 Buah
