Rangkaian Stabilizer Automatic Voltage (AVS)

بِسْــــــــــــــــمِ اﷲِالرَّحْمَنِ اارَّحِيم

Jika peralatan elektronik berharga Anda masih harus dilindungi dari fluktuasi berbahaya masukan tegangan listrik, maka mungkin sudah saatnya Anda mendapatkan mereka segera diamankan. Dalam hal ini, mengapa tidak membangun penstabil tegangan otomatis di rumah, dan membiarkannya melakukan sisanya?

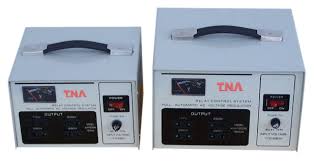

Ada varietas besar stabilisator tegangan yang tersedia di pasar, dan pasti itu bukan masalah besar untuk pengadaan satu, sesuai dengan kebutuhan. Tapi tentunya itu bisa sangat lucu untuk membangun satu di rumah sepanjang oleh Anda dan melihat itu benar-benar bekerja. Rangkaian dari Stabilizer Automatic Voltage (AVS) dijelaskan dalam artikel ini sebenarnya sangat sederhana dalam desain, cukup tepat dan akan memberikan perlindungan yang baik untuk gadget elektronik yang terhubung. Hal ini terutama akan menjaga mereka terhadap tegangan tinggi yang berbahaya dan juga dari brownouts mungkin (tegangan rendah) Output akan tetap di kisaran 200VAC -. 255VAC dengan tegangan input 175VAC – 280VAC.
Bagaimana Kerja Voltage Stabilizer?

Dalam salah satu artikel saya sebelumnya Anda harus memiliki belajar mengenai fungsi sebuah transformator otomatis . Di sana kita telah mempelajari bagaimana sebuah transformator otomatis dapat digunakan untuk menghasilkan tegangan yang lebih tinggi dan lebih rendah dari input pasokan listrik tegangan AC. Sebuah transformator otomatis sebenarnya memainkan bagian terpenting dalam rangkaian stabilizer tegangan.

Rangkaian penstabil tegangan pada dasarnya terdiri dari sensor tegangan. Hal ini dikonfigurasi untuk mendeteksi kenaikan atau penurunan dari AC tegangan listrik ke tingkat berbahaya. Segera itu indera tegangan input berisiko, segera memberi energi pada relay terhubung. Relay ini pada gilirannya swap dan switch terminal berliku sesuai transformator otomatis untuk memperbaiki dan menstabilkan tegangan output. Jadi alat yang terhubung ke output dari tegangan rangkaian stabilizer selalu menerima aman, tegangan ditoleransi dan dapat berfungsi andal, terlepas dari tegangan input berfluktuasi.

Mari kita lanjutkan untuk mengetahui apa saja bagian-bagian yang diperlukan untuk membangun dan juga detail konstruksi.

Bagian Diperlukan

Anda akan memerlukan bagian-bagian berikut untuk rangkaian:

Resistor ¼ watt, CFR R1 = 2 K 7,
Preset P1 = 10 K Linear,
Transistor T1 = BC 547,
Dioda Zener Z1 = 3 V / 400 mW,
Dioda D1, D2 = 1N4007,
Capacitor = 220uF / 25 V
Relay RL1 = 12 V / DPDT Mini (tiang ganda, ganda melemparkan),
Transformer T1 = 12-0 – 12 V / 5 amp. T2 = 0-12 volt / 500 mA (input sebagai spesifikasi per negara)
Umum digunakan board = 3 “dengan 3″

Petunjuk konstruksi

Dengan bantuan dari skema sirkuit yang diberikan (pada halaman berikutnya) pembangunan sirkuit ini AVS sederhana dapat diselesaikan melalui langkah-langkah mudah berikut:
Di bagian tertentu dari papan tujuan umum, masukkan transistor , solder dan memotong lead nya.
Lanjutkan dengan memperbaiki dan solder sisanya bagian terkait bersama dengan relay sekitar transistor.
Interlink semua dari mereka sesuai dengan skema rangkaian.
Akhirnya menghubungkan primer dan kabel sekunder transformator ke kontak relay seperti yang ditunjukkan dalam diagram.

Halaman berikutnya meliputi rangkaian dan rincian pembangunan tegangan sirkuit ini penstabil otomatis.
Sebuah tegangan rangkaian stabilizer sederhana untuk melindungi peralatan rumah Anda dapat dibangun dengan menggunakan hanya beberapa komponen elektronik dan beberapa transformator. Ini akan menjaga output dalam 200 dan 250 atau 100 dan 125 terhadap variasi ekstrim masukan antara masing-masing 180 dan 260 atau 90 dan 130 volt sesuai spesifikasi negara.

Sirkuit Deskripsi

Fungsi tegangan sirkuit ini penstabil sederhana dapat dipahami dari hal-hal berikut:Mengacu pada gambar (Klik untuk perbesar) kita melihat bahwa Transistor T1 membentuk bagian aktif utama dari seluruh rangkaian.Tegangan dari trafo kecil diperbaiki oleh D1 dan disaring oleh C1 untuk menghasilkan daya operasi yang diperlukan untuk rangkaian kontrol yang terdiri dari transistor T1, P1 preset, dioda zener Z1 dan relay DPDT.Di atas tegangan juga digunakan sebagai acuan dasar atau tegangan penginderaan. Karena tegangan ini akan bervariasi secara proporsional dengan variasi tegangan input diterapkan.Misalnya, jika biasanya operasi tegangan DC adalah sekitar 12 volt, peningkatan atau penurunan dari AC input tegangan listrik dengan mengatakan 25 volt proporsional akan menambah atau mengurangi volt DC ke 14 atau 10 volt masing-masing.P1 Preset diatur sedemikian rupa sehingga transistor melakukan dan mengoperasikan relay setiap kali input listrik AC cenderung menyimpang di atas tepat tegangan normal (110 atau 225 volt) dan sebaliknya.Jika tegangan input melintasi batas atas, T1 melakukan dan mengaktifkan relay.

Kontak relay menghubungkan koneksi relevan dari kekuatan stabilizer transformator untuk mengurangi 25 volt dari yaitu input membawa output ke sekitar 205 volt. Dari sini pada jika tegangan listrik terus meningkat, ouput ke peralatan akan 25 volt di bawahnya. Artinya, bahkan jika tegangan mencapai setinggi 260 V, output akan mencapai hanya sampai to260 – 25 = 235 volt. Justru sebaliknya akan terjadi dalam kasus AC input turun di bawah tingkat normal, yaitu dalam hal ini 25 volt akan ditambahkan ke output, dan bahkan jika input terus menurun dan mencapai 180 volt, output akan mencapai hanya sampai 180 + 25 = 205 volt.
Desain ini sangat sederhana dan dasar, sehingga stabilisasi tidak dapat menjadi sangat tepat. Namun yang pasti akan menjaga output dalam 200 dan 250 volt terhadap masukan tegangan ekstrim dari 180-275 volt (atau dalam 100 dan 125 terhadap 90 dan 130 volt).
Cara Uji itu?
Papan sirkuit selesai stabilizer tegangan sederhana dapat diuji dengan metode berikut:

Untuk prosedur pengujian Anda akan memerlukan 0-12 volt DC yang universal variabel power supply .
Anda dapat mengasumsikan maksimum 12 volt power supply untuk menjadi setara dengan masukan dari sekitar 230 VAC. Kami akan mengambil tegangan ini sebagai perjalanan atau perubahan-over tegangan stabilizer.
Hubungkan catu daya ke terminal pasokan dari papan sirkuit selesai.
Menjaga tegangan dari catu daya ke posisi maksimum sebesar 12 volt.
Hati-hati menyesuaikan preset sehingga relay hanya akan diaktifkan.
Sekarang pada menurunnya tegangan listrik sebesar 1 volt sampai 11 volt yaitu harus mengembalikan relay kembali ke posisinya dinonaktifkan.
Ini menyimpulkan pengaturan unit. Ini harus menjaga tegangan output antara 200 dan 255 volt dengan tegangan input ekstrim dari 175-280 volt.

Voltage Stabilizer Sederhana Anda sekarang siap dan wajib melindungi alat elektronik rumah tangga terhubung pada output.
